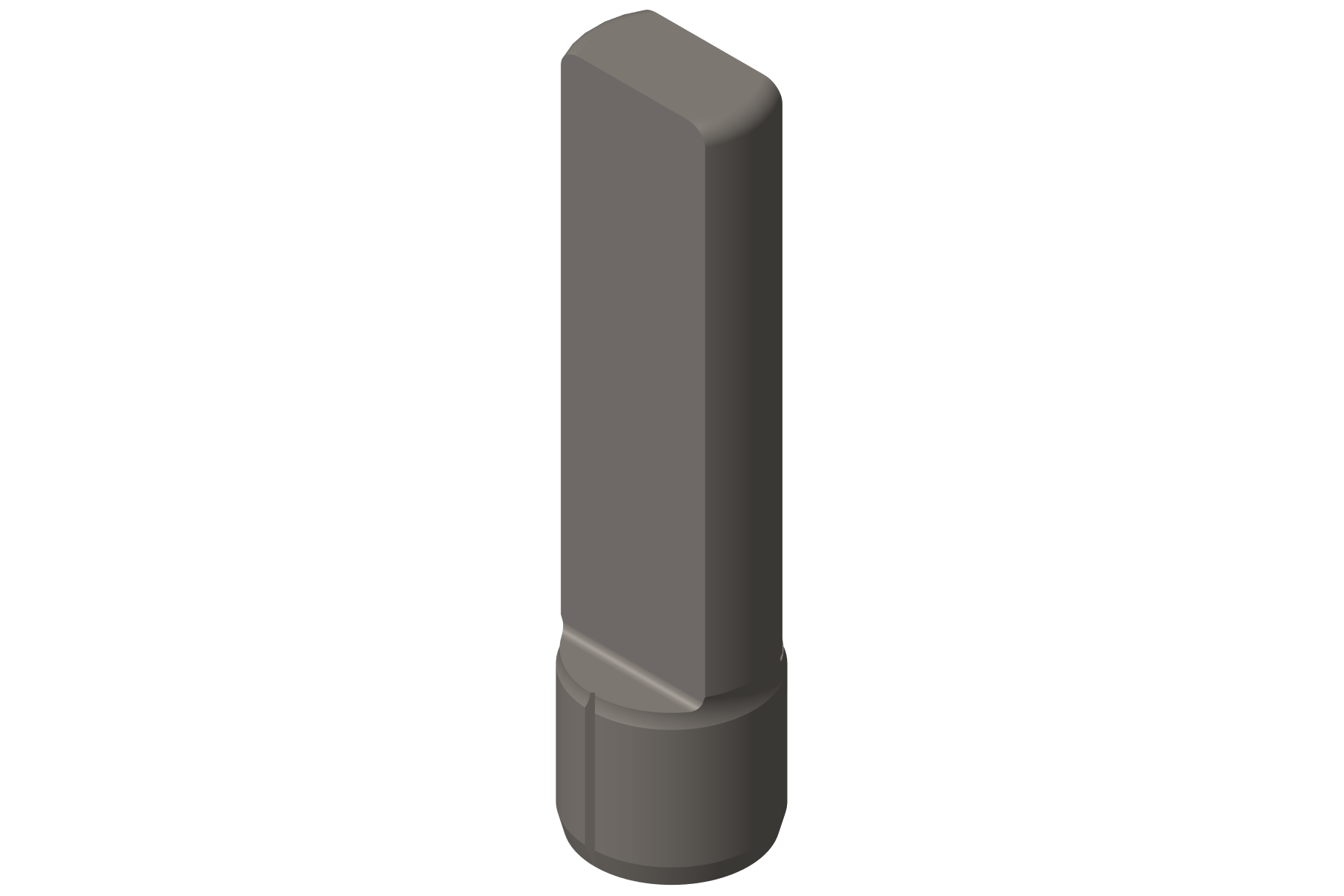

Cummins 3176618 Orijinal Elmas Pim / Kilitli Konumlandırma Pimi (Diamond Dowel)
Ağır iş makinelerinde, kamyonlarda ve endüstriyel dizel motorlarda silindir bloğu, şanzıman adaptörleri veya büyük gövdeli ana bileşenlerin birbirine göre kusursuz ve sıkışmasız bir şekilde hizalanmasını sağlayan özel mühendislik ürünü konumlandırma elemanıdır. Cummins 3176618 Diamond Dowel (Elmas Pim / Özel Hizalama Pimi), standart yuvarlak pimlerin aksine elmas (oval/açılı) formlu geometrisi sayesinde termal genleşmelerde oluşabilecek sıkışmaları ve eksen kaçıklıklarını önleyen orijinal OEM parçadır.
Dizel motorun çalışması ve ısınması sırasında, birleşen büyük metal gövdeler farklı yönlerde termal genleşmeye (ısısal uzamaya) maruz kalır. Birden fazla standart yuvarlak dowel kullanılması durumunda ısı değişimleri parçaların kasılmasına ve blok çatlamalarına yol açabilir. Cummins elmas pim, özel geometrisi sayesinde tek yönde hassas merkezleme yaparken diğer yönde termal hareket payı tanır. Kalitesiz veya yanlış formda yan sanayi pimler; montaj sırasında blok yuvalarını çatlatabilir ya da genleşmeyi absorbe edemediği için ciddi eksen kaçıklıklarına, cıvata kopmalarına ve motor bloğunda ağır mekanik hasarlara neden olur. Orijinal Cummins 3176618 elmas pim, yüksek kesme kuvvetlerine ve yorulmaya karşı özel olarak sertleştirilmiş yüksek mukavemetli alaşımlı çelikten imal edilmiştir.
Neden Orijinal Cummins 3176618 Diamond Dowel Tercih Etmelisiniz?
- Termal Genleşme Uyumu (Anti-Binding Design): Elmas formu sayesinde motorun ısınma ve soğuma döngülerinde gövdelerin sıkışmasını veya kasılmasını önler.
- Hassas Eksenel Merkezleme: Büyük motor komponentlerinin montaj eksenini mikron hassasiyetinde sabitlerken aşırı gerilmeleri engeller.
- Yüksek Kesme ve Bükülme Direnci: Motorun ağır çalışma koşulları ve tork dalgalanmaları altında ezilmez, formunu binlerce saat korur.
- Korozyon ve Kaynama Direnci: Yuvasında kaldığı süre boyunca paslanarak parçalara kaynamaz, motor revizyonları sırasında söküm kolaylığı sağlar.
Teknik Özellikler ve Uyumluluk
| Özellik |
Detay |
| Marka |
Cummins (Orijinal OEM Parça) |
| Parça Numarası |
3176618 |
| Parça Adı |
Elmas Pim / Kilitli Konumlandırma Pimi / Diamond Dowel |
| Malzeme / Yapı |
Ağır Hizmet Yüzeyi Sertleştirilmiş Özel Form Alaşımlı Çelik (Hardened Alloy Steel Diamond Dowel) |
| Uyumlu Motor Ailesi |
Cummins Ağır Hizmet Dizel Motor Serileri (Büyük gövde, blok ve flanş hizalama noktaları) |
| Kullanım Amacı |
Termal Genleşmeyi Sıkışma Yapmadan Kontrol Altına Alarak Bileşenleri Milimetrik Merkezlemek |
Vip Parts İş Makinaları Uzman Notu: Elmas pim (Diamond Dowel) montajı öncesinde blok ve flanş üzerindeki yuvalar balata spreyi ile pas, çapak ve kalıntılardan arındırılmalıdır. Pim yuvaya otururken geometrik yönüne (açısına) mutlaka dikkat edilmeli, elmas formun çalışma eksenine uygun şekilde konumlandırılmalıdır; yanlış açıyla çakılan pim termal genleşmeyi engelleyerek blok çatlatabilir. Söküm işlemi sırasında ezilmiş, çapı bozulmuş veya aşınmış eski elmas pimleri kesinlikle düzeltip tekrar kullanmayınız; formunu yitirmiş bir hizalama pimi motorunuzun ısındığında kasılmasına ve ağır hasar almasına yol açacaktır. Motorunuzun hassas hizalaması için her revizyonda mutlaka sıfır orijinal parçasıyla değiştiriniz. Makinenize ve motor konfigürasyonunuza tam uyumluluk teyidi için Motor Seri Numaranız (ESN) ile teknik ekibimize ulaşabilirsiniz.
