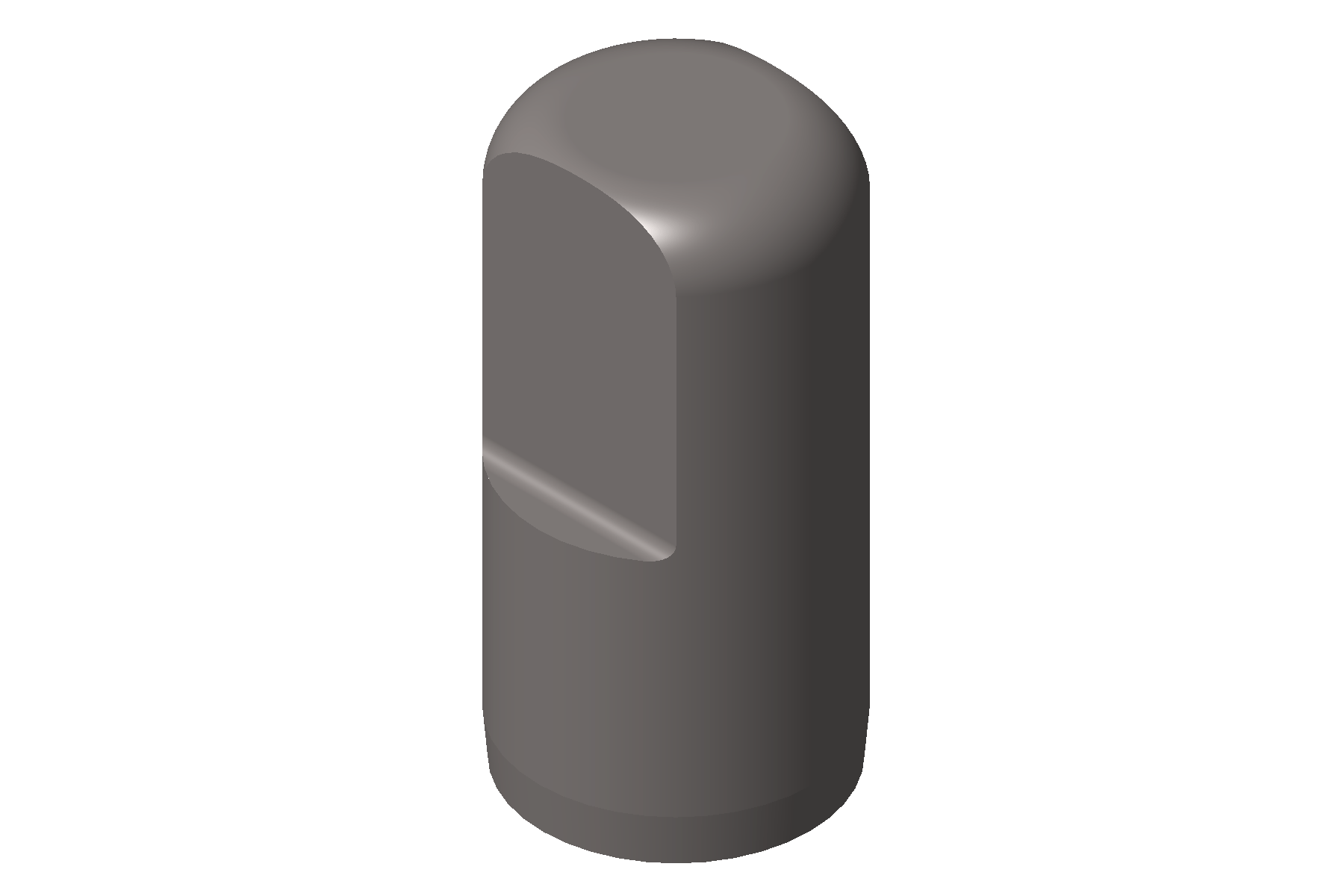

Cummins 107948 Orijinal Elmas Merkezleme Pimi / Yönlü Pim (Diamond Dowel)
Ağır iş makinelerinde, kamyonlarda ve endüstriyel dizel motorlarda blok, silindir kapağı veya muhafaza kapaklarının montajı sırasında kusursuz hizalama sağlarken, aynı zamanda metalin ısıl genleşmelerini ve üretim toleranslarını tolere eden ağır hizmet tipi özel tasarımlı merkezleme elemanıdır. Cummins 107948 Elmas Merkezleme Pimi (Diamond Dowel / Diamond Pin / Yönlü Pim), standart yuvarlak pimlerin aksine sadece iki noktadan temas eden kesik (elmas) formu sayesinde parçaların montaj esnasında sıkışmasını (binding) ve çalışma sırasında kasıntı yapmasını önleyen orijinal OEM parçadır.
Dizel motor çalışırken devasa metal bloklar; yüksek sıcaklıklara ulaşarak mikron düzeyinde de olsa genleşir ve büzüşür. İki adet standart yuvarlak pim kullanmak, bu genleşme sırasında ağır döküm blokların kasılmasına ve hatta çatlamasına neden olabilir. Bu yüzden genellikle bir adet standart pim ile bir adet elmas pim (diamond dowel) kombinasyonu kullanılır. Geometrisi hatalı, çelik kalitesi zayıf yan sanayi pimler; montajda blokların kilitlenmesine, merkezlemenin tamamen bozulmasına veya ağır yük altında kırılarak kesilmesine neden olabilir. Pim hizalamasının bozulması durumunda; dişli boşlukları (backlash) bozulur, sızdırmazlık contaları görevini yitirerek sıvı kaçakları başlar ve miller kasıntı yaparak motorun yatak sarmasına neden olur. Orijinal Cummins 107948 elmas merkezleme pimi, sadece belirli bir eksende sıkı geçme sağlarken diğer eksende serbestlik tanıyan, mikron düzeyinde hassas taşlanmış ısıl işlemli alaşım çeliğinden üretilmiştir.
Neden Orijinal Cummins 107948 Diamond Dowel Tercih Etmelisiniz?
- Termal Genleşme Toleransı: Özel elmas (kesik) profili sayesinde, motor bloğu ısındığında parçaların bir yönde esnemesine izin vererek döküm gövdenin çatlamasını önler.
- Sıkışma Önleyici Tasarım (Anti-Binding): İki ağır metal gövdenin birleştirilmesi veya ayrılması sırasında kasıntı yapmasını önleyerek montaj/demontaj işlemini güvenli hale getirir.
- Yüksek Kesme (Shear) Mukavemeti: Isıl işlem görmüş sertleştirilmiş yapısı sayesinde ağır yanal şoklarda ve termal gerilimlerde ezilmez, bükülmez ve kırılmaz.
- Mikron Hassasiyetinde Yüzey İşlemi: Cummins mühendislik toleranslarıyla fabrikasyon olarak taşlanmıştır; yuvasına zarar vermez ve kalıcı gövde hasarlarını önler.
Teknik Özellikler ve Uyumluluk
| Özellik |
Detay |
| Marka |
Cummins (Orijinal OEM Parça) |
| Parça Numarası |
107948 |
| Parça Adı |
Elmas Merkezleme Pimi / Yönlü Pim / Diamond Dowel / Diamond Pin / Relieved Dowel |
| Malzeme / Yapı |
Ağır Hizmet Hassas Taşlanmış Islah Çeliği (Precision Ground Hardened Steel) |
| Uyumlu Motor Ailesi |
Tüm Cummins Dizel Motor Serileri (NT855, N14, K19, K38 vb.) |
| Kullanım Amacı |
Isıl Genleşmeleri Tolere Ederek Kritik Parçaları Kasıntısız Şekilde Merkezlemek |
Vip Parts İş Makinaları Uzman Notu: Elmas merkezleme pimi (Diamond Dowel) montajı, standart yuvarlak pimlere göre özel dikkat gerektirir. Pimin yönü (oryantasyonu) hayati önem taşır; elmas pimin temas yüzeyleri (geniş kısmı), iki merkezleme pimi arasından geçen hayali çizgiye dik (90 derece) açıyla konumlandırılmalıdır. Yanlış yönde çakılan bir elmas pim, esneme payını yok edeceği için montajda kilitlenmeye ve motor çalıştığında blok çatlamalarına sebep olacaktır. Pim çakılırken pimin tepe kısmının ezilmemesi için mutlaka uygun bir pim zımbası (punch) kullanılmalı, sert çekiç darbelerinden kaçınılmalıdır. Söküm işlemi sırasında dış yüzeyi pense/mengene ile çizilmiş, ezilmiş, bükülmüş veya paslanmış eski merkezleme pimlerini kesinlikle tekrar kullanmayınız; kusursuz gövde merkezlemesi ve termal güvenlik için her ağır revizyonda sıfır orijinal parçasıyla değiştiriniz. Makinenize ve motor konfigürasyonunuza tam uyumluluk teyidi için Motor Seri Numaranız (ESN) ile teknik ekibimize ulaşabilirsiniz.
